Fusion のフォーム ミルの補正点が正しくない

Autodesk Support

2024年8月12日

対象となる製品とバージョン

問題:

Fusion のフォーム ミルの補正点が正しくないというユーザからの報告がありました。フォーム ミルの作成時にどこで定義されているかに関係なく、工具の下部中心から下方向にシフトされます。

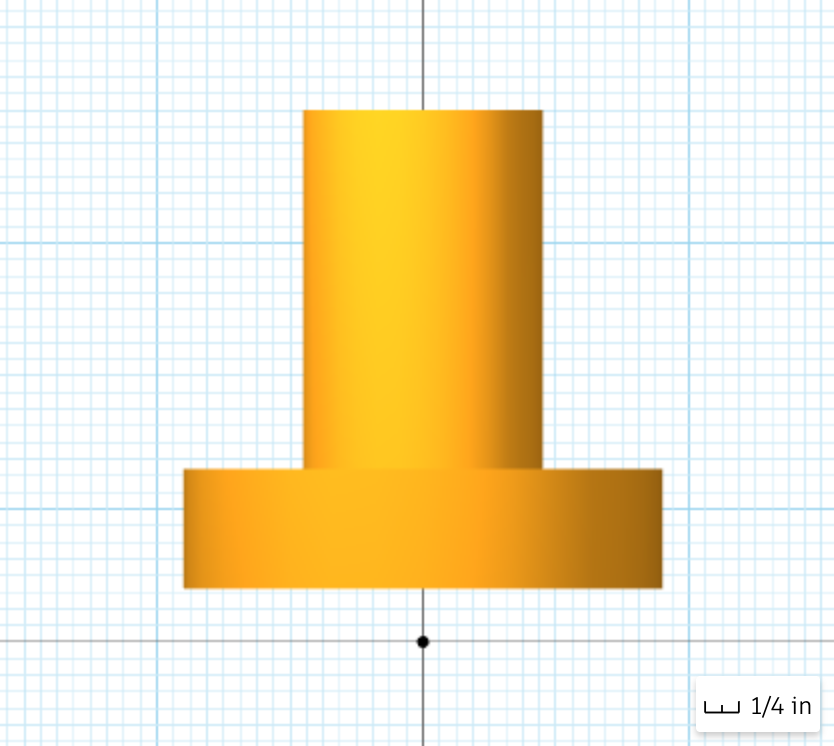

フォーム工具補正点



原因:

これは、フォーム ミルの作成に使用されるプロファイルの下部に開口領域がある場合に発生します。

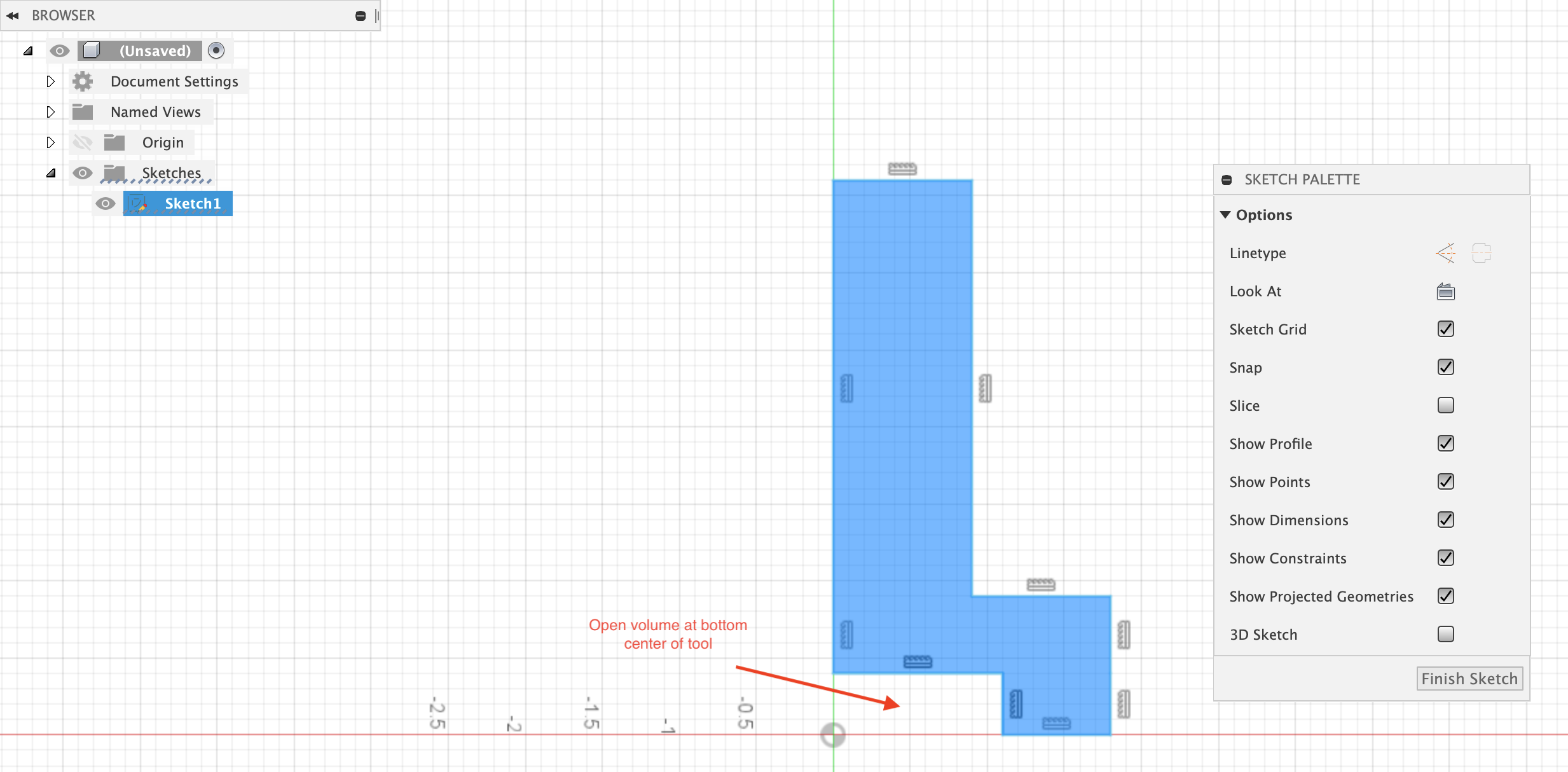

オープン プロファイルのフォーム ミル


解決策:

次の解決策のいずれかを試してください。

  • 工具が回転しているかのように開いたプロファイルを充填します。

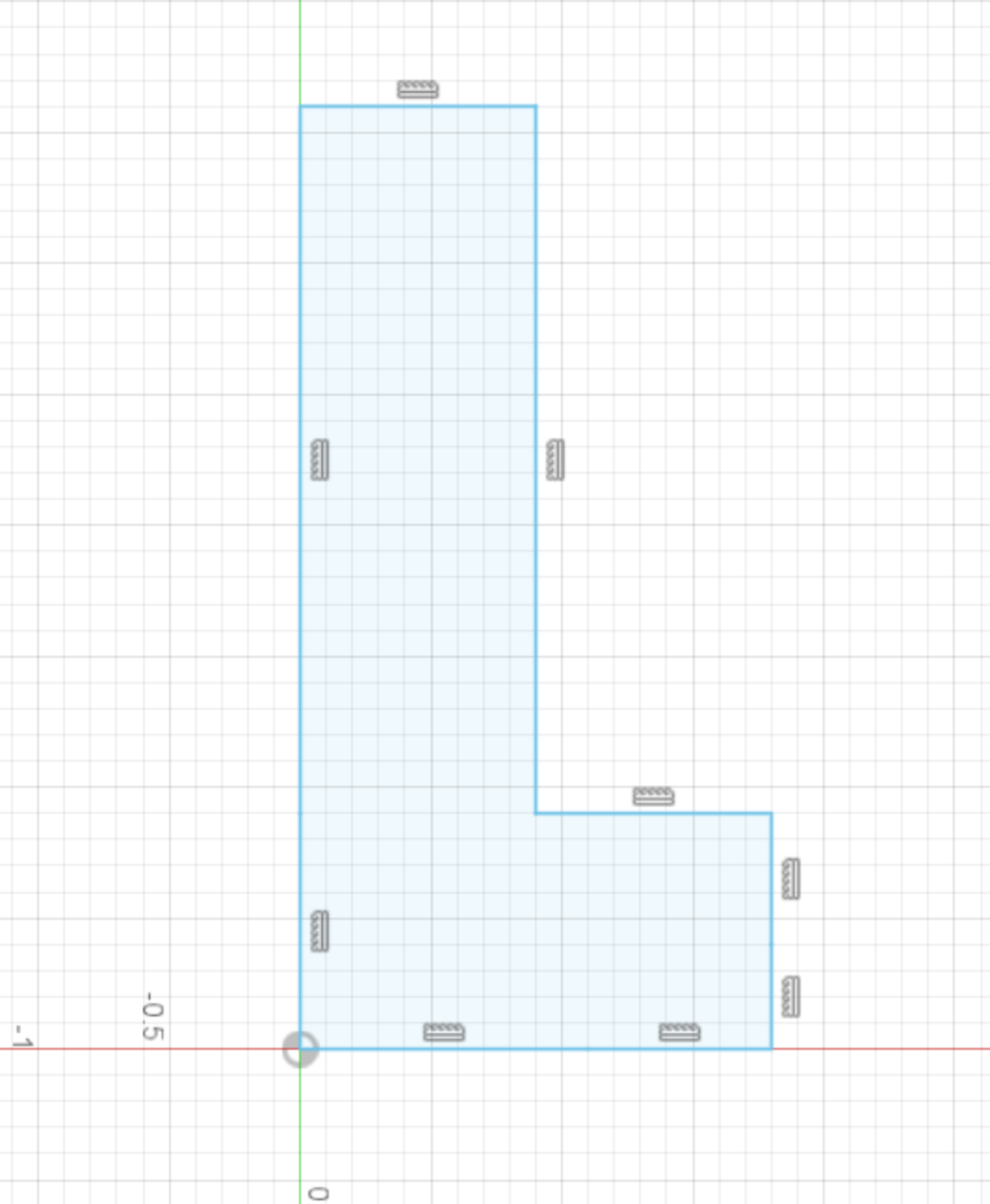

閉塞工具プロファイル

注: 半径のある工具の場合、輪郭の最も低い点を見つけて、その点から工具軸の中心に水平線を描画します。

  • フォーム ツールの作成中に、フォーム プロファイルに重なっているスケッチまたは複数のスケッチがあるかどうかを確認します。

  • 既定の位置が原点に近い工具エッジになるように、フォーム工具の作成中は補正点を定義しないでください



製品:

Fusion;
